一、產品介紹
SDH系列單極組合式滑觸線由導軌與護套、吊架與吊架支架、耦合接頭與護套、供電接頭與護套、膨脹段、隔離段、定位器、端蓋與指示燈、集電器以及與集電器相適配的牽引器等部件組合而成，其結構形式合理簡捷自由組態靈活，加之選配導軌的材料為高導電性能的鋁合金或優質電解銅，護套的絕緣材料有PVC.PU.環氧樹脂，適用于普通中等級別的起重運輸設備和工業自動化物流輸送設備作為移動供電的主要裝置。
滑觸線的優點：
※ 硬質鋁合金導電材料
※ 取消傳統的壓嵌鋼帶
※ 硬質無氧銅導電銅型材
※ 產品安全可靠，防護等級IP23
※易于安裝、便于維護
※ 適合于室內外使用
滑觸線的特點：
※ 絕緣護套不積水不積塵
※ 正常溫度下使用標準型PVC護套，還有耐低溫、高溫，高強度的PC護套
※ 高溫環境下可應用中等耐熱護套
※ 不使用膨脹部件，系統的最大長度為100米
※ 最大移動速度200米/分
二、規格型號：
三、技術參數：
指標內容 指標值
環境溫度 -30℃～+75℃
工作電壓 交流660V 直流1000V
防護等級 IP23
運行速度 ≤120m/min
防污染等級 Ⅳ 級 (一般導電粉塵和凝露狀態)
大氣條件 +40℃時，相對濕度＜90%
海拔高度 ≤2000m
外殼擊穿電壓 20kV/min
絕緣介電強度 工頻交流3000V/min 無擊穿閃爍現象
相比漏電起痕指數CTI ＞600V
抗非常熱和著火危險試驗 本生燈法試驗合格阻燃性能良好
短時耐受電流試驗 20倍額定電流 1S
防觸電等級 0級
化學特性 耐酸、耐堿、耐鹽霧
運動誤差 水平方向±50mm 垂直方向±50mm

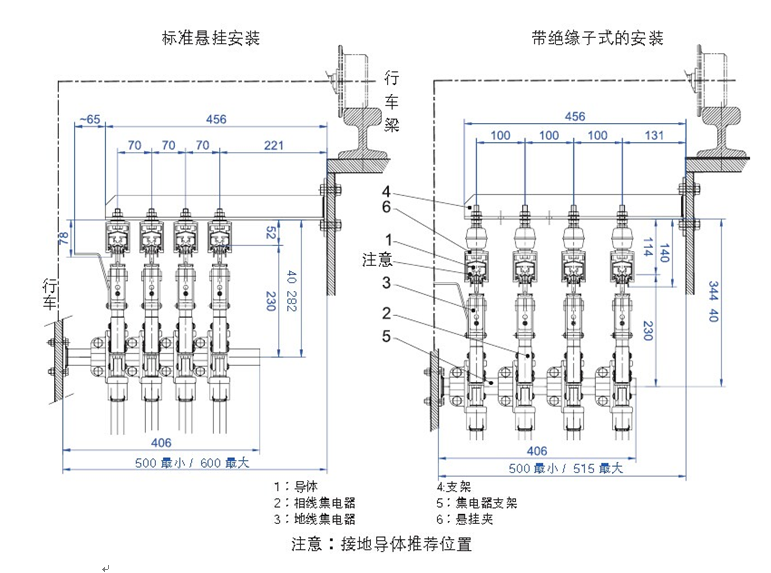

四、安裝示意圖：

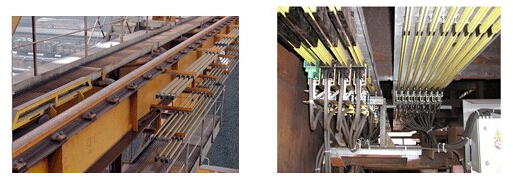

五、應用場合：
