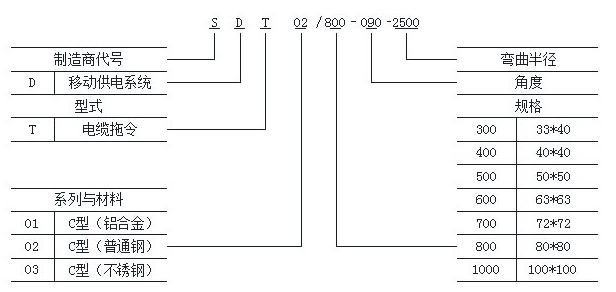

一、型號規格：

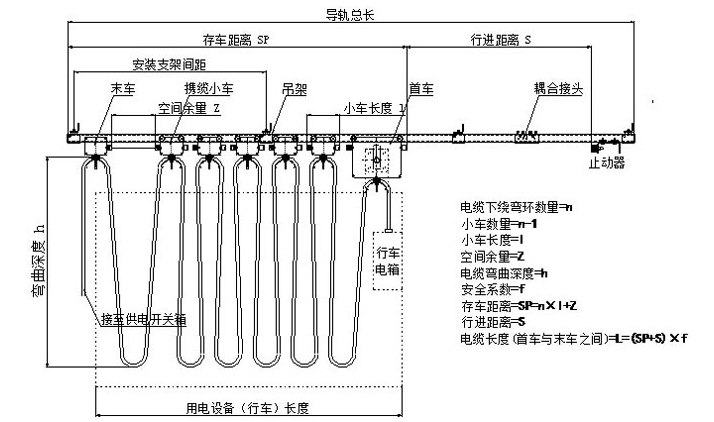

 安裝圖例

三、  應用舉例：

已知一臺雙梁起重機小車移動供電設備的實際運行長度為42米，移動設備的耗電總功率為55KW，供電制式為三相四線制，試求電纜移動軌道的配置和相應用電器材的配置。

根據行車的噸位及電機功率，確定軌道選型為SDT02/500，攜纜臺車選型為SDT02/504,得：軌道、耦合接頭、吊架、攜纜首車、攜纜中間車、攜纜尾與、牽引器以及電纜、鋼絲繩截面等配置（見表：1）。

表1:

序號    產品名稱                型號規格                  適配數量          單位               備注

  1           軌道                  SDT02/501                    42                米               添加5%積放存車距離

  2        耦合接頭              SDT02/502                     6                 件               軌道選標準長度為6米/根

  3           吊架                  SDT02/503                   21                 件               吊點距離為2米/點

  4        首端臺車              SDT02/504.1                  1                  只               每條線1只

  5        中間臺車              SDT02/504.2                12                  只               臺車間距為3米/只

  6     尾端電纜夾             SDT02/504.3                  1                  件                每條線1件

  7     首端止動器             SDT02/505                     1                  件                每條線1件

  8        牽引器                 SDT02/506                     1                 件                 每條線1件

  9         電纜   SDT02/507    65+6        米    添加5%的電纜下?lián)祥L(zhǎng)度

10     牽引鋼絲繩   SDT02/508          50            米    軌道長度的1.2倍

訂貨須知

1.軌道長度確定

根據小車實際運行距離由用戶統計確定，另再加存放攜纜臺車的距離，（即存車庫）。

1.電纜長度確定

選用軌道總長+至用電器及接線箱所必須的長度+10%。電纜規格查閱我公司扁平電纜說明書，根據電纜寬度確定電纜臺車壓線塊的長度。

1.臺車數量確定

   根據上述配置表結合用戶實際允許的電纜下垂空間增減電纜臺車的數量。

1.根據配置填寫好產品代號、數量和單位。

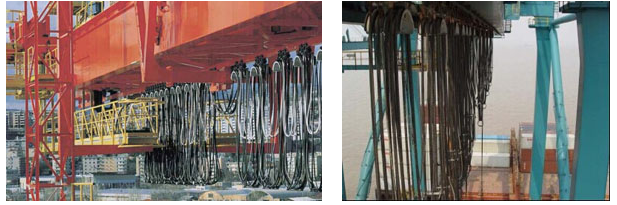

四、應用場合：
